Changement d'une carte mère toute génération

Matériel nécessaire :

• tournevis cruciforme moyen,
• pince à bec (optionnel).

Opérations :

• Ouvrir le capot de la station,

• Regarder si vous avez une carte de 1ère, 2nde ou 3ième génération,

• Arrêter la station en débranchant la batterie (BAT) et le panneau solaire (SOL),

Attention à ne pas tirer sur les fils, mais bien saisir le connecteur en plastique, du bout des doigts, ou éventuellement avec une pince à bec.

• Attendre 30 secondes,

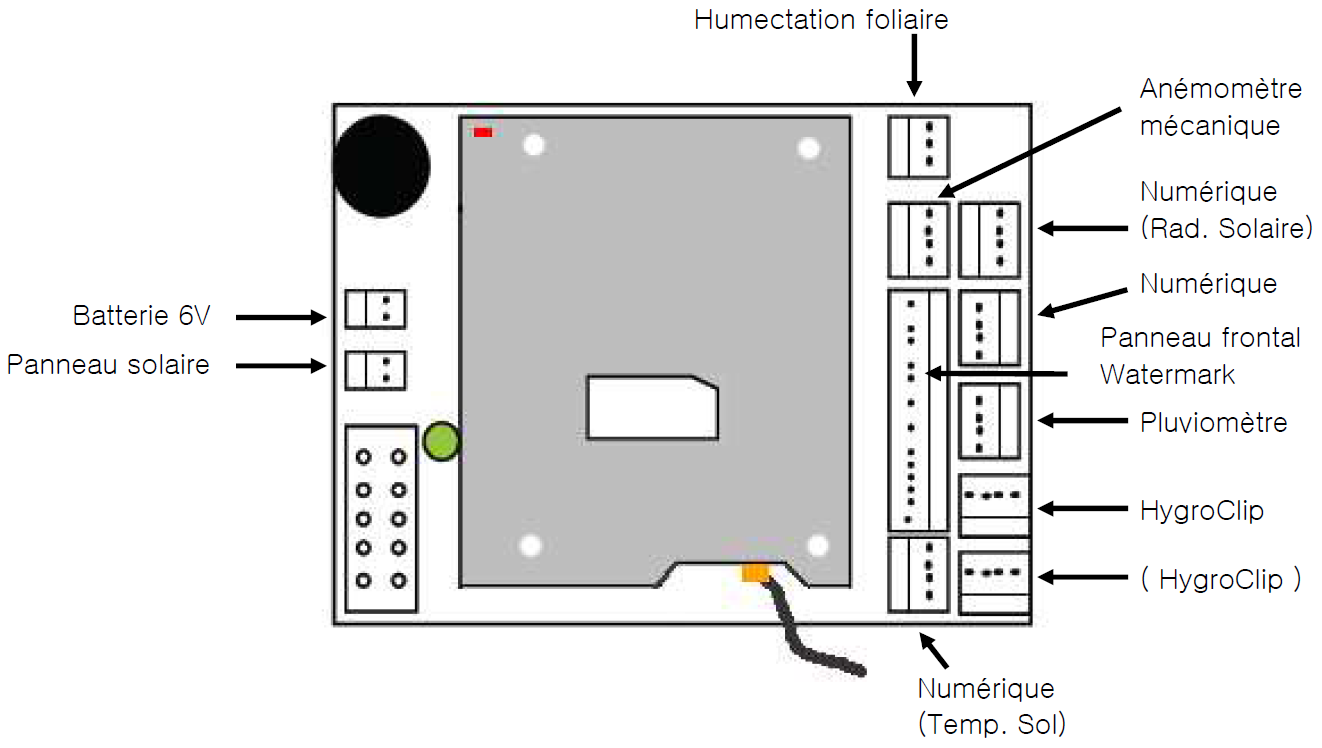

• Voici le positionnement des capteurs pour les cartes mères de 1ère et 2ème génération :

• Pour les cartes mères de 3ème génération :

Reporter ci-dessous les ports de branchement des capteurs (marquer les câbles au besoin avec du scotch + stylo),

• Débrancher tout les capteurs,

• Débrancher les deux fils noirs de l'antenne (GMS et GPS),

• Dévisser les 4 vis retenant la carte mère au boitier avec le tournis cruciforme,

• Sortir la carte mère du boitier,

• Déverrouiller le support de la carte SIM, ouvrir délicatement le support de carte SIM , retirer la carte SIM, l'insérer dans la nouvelle carte mère, refermer et reverrouiller le support de carte SIM,

• Revisser la nouvelle carte mère dans la boitier,

• Rebrancher tout les capteurs sur la nouvelle carte mère. Se référer aux schémas plus haut.

• Rebrancher les deux fils noirs de l'antenne (GMS et GPS),

• Remettre en route la station en rebranchant la batterie et le panneau solaire,

Attention à ne pas inverser : batterie en haut et panneau solaire en bas !

• Vérifier si la station redémarre (clignotement diode jaune sur la carte mère et diode rouge
  sur la carte modem),

Pour les stations de 3ème génération, attendre 1 minute puis appuyez sur le bouton ‘Connect' situé sur la carte électronique (au-dessus du connecteur de la batterie).

• Après 5 minutes, contacter le standard au 04 68 33 30 56 afin qu’on vous confirme la connexion de la station au serveur.

• Quand tout est bon, refermer le capot de la station.
