Installation et changement d'un capteur HygroClip sur toute station Agro

Matériel nécessaire :

• Tournevis cruciforme moyen,
• Petit tournevis plat,
• Clé plate de 15mm,

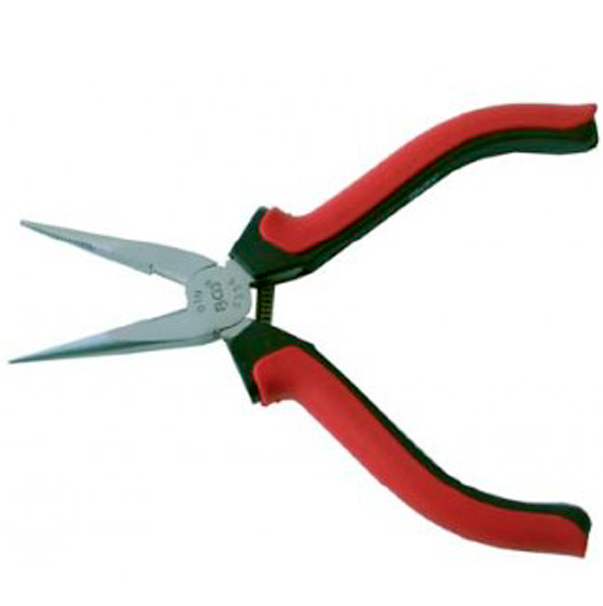

• Pince à bec (optionnel),

Opérations :

• Ouvrir le capot de la station en dévissant les 4 vis,

• Arrêter la station en débranchant la batterie et le panneau solaire,

Attention à ne pas tirer sur les fils, mais bien saisir le connecteur en plastique, du bout des doigts, ou éventuellement avec une pince à bec.

Pour installer un nouveau capteur depuis zéro :

Ou changer un capteur entièrement (abri anti radiation compris)

• Visser le support en inox de l'abri Anti-Radiation sur la station agro,

• Dévisser un des bouchons du boitier de la station avec le tournevis plat, conserver le joint en plastique,

• Utiliser le joint en plastique sur la vis de serrage du nouveau capteur,

• Visser le câble du nouveau capteur HygroClip à l'endroit laissé libre par le bouchon,

• Brancher le câble du capteur sur le port correspondant (rectangle jaune) :

Pour les stations Agro de 1ère et 2ème générations

Pour les stations Agro de 3ème génération

• Serrer modérément le presse-étoupe avec la clé plate de 15mm, cela devrait ressembler à cela :

Pour changer un capteur HygroClip en entier :

Manipulations sur l'abri Anti Radiations :

• Sortir le capteur HygroClip de son abri Anti Radiations en dévissant le presse étoupe,

• Remplacer l'ancien capteur par le nouveau,

• Remonter le nouveau capteur HygroClip dans l'abri Anti Radiations en remettant le presse étoupe,

Manipulations sur le boitier de la station :

• Dévisser le presse étoupe et la vis de serrage du câble de l'ancien capteur HygroClip du boitier de la station, conserver le joint en plastique,

• Débrancher le câble de l'ancien capteur et le sortir du boitier de la station,

• Rentrer le câble du nouveau capteur HygroClip dans le boitier de la station,

• Utiliser le joint en plastique de l'ancien capteur sur la vis de serrage du nouveau capteur,

• Brancher le câble du capteur sur le port de l'ancien capteur (CF photos plus haut),

• Serrer modérément le presse-étoupe avec la clé plate de 15mm,

• Effectuer la procédure de fin de manipulations (fin de page).

Pour changer la tête d'un capteur HygroClip :

• Sortir le capteur HygroClip de son abri Anti Radiations en dévissant le presse étoupe,

• Dévisser la tête du capteur HygroClip,

• Remplacer l'ancienne tête par la nouvelle,

• Remonter le capteur HygroClip dans l'abri Anti Radiations,

• Revisser le presse étoupe,

• Effectuer la procédure de fin de manipulations (fin de page).

Pour changer un abri anti radiation :

• Dévisser le support en inox de l'abri Anti Radiation de la station,

• Sortir le capteur HygroClip de son abri Anti Radiations en dévissant le presse étoupe,

• Dévisser les 3 vis retenant l'abri Anti Radiations au support en inox,

• Remplacer l'ancien abri par le nouveau,

• Remonter le capteur HygroClip dans le nouvel abri Anti Radiations et revisser le presse étoupe,

• Effectuer la procédure de fin de manipulations (fin de page).

Procédure de fin de manipulations pour tout les cas :

• Une fois vos manipulations effectuées, n'oubliez pas de remettre en route la station en rebranchant la batterie et le panneau solaire,

Attention à ne pas inverser : batterie en haut sur BAT et panneau solaire en bas sur SOL !

• Vérifier si la station redémarre (clignotement diode jaune sur la carte mère et diode rouge sur la carte modem),

• Après 5 minutes, contacter le standard au 04 68 33 30 56 afin qu’on vous confirme la connexion de la station au serveur.

• Quand tout est bon, refermer le capot de la station.
