Installation d'un capteur capacitif sur station Agro 3ème génération

Matériel nécessaire :

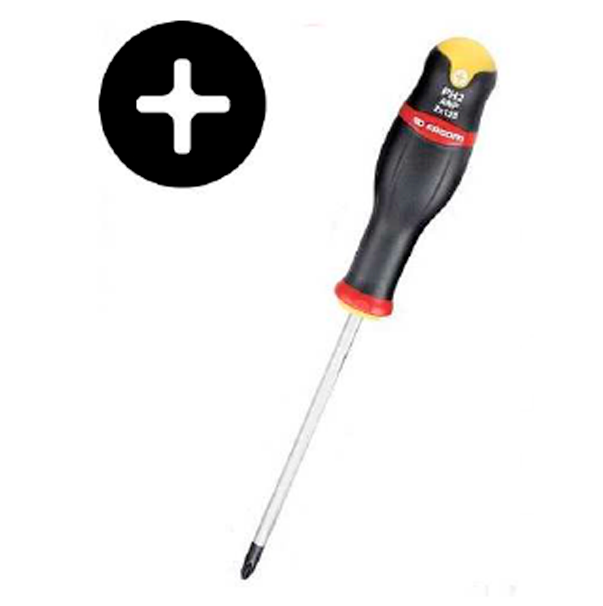

• Tournevis cruciforme moyen,
• Petit tournevis plat,
• Clé plate de 15mm,
• Clé à pipe de 5,5mm,
• Pince à bec (optionnel),

Opérations :

• Ouvrir le capot de la station avec le tournevis cruciforme,

• Arrêter la station en débranchant la batterie (BAT) et le panneau solaire (SOL),

Attention à ne pas tirer sur les fils, mais bien saisir le connecteur en plastique, du bout des doigts, ou éventuellement avec une pince à bec.

• Attendre 30 secondes,

• Dévisser un des bouchons  du boitier de la station avec le tournevis plat,

• Conserver le joint en plastique,

• Utiliser le joint en plastique sur la vis de serrage du nouveau capteur,

• Visser le nouveau capteur à l'endroit laissé libre par le bouchon,

• Serrer modérément le presse-étoupe avec la clé plate de 15mm, cela devrait ressembler à cela :

• Dévisser les 2 vis supérieures fixant la carte mère au fond du boitier avec le tournevis cruciforme,

• Remplacer ces vis par des entretoises filtrées : côté fileté le plus long coté carte mère et le plus court côté interface.

• Les sondes Sentek Drill&Drop (sondes blanches) : blanc = données (DAT) ; rouge = alimentation (PWR) ;

vert = masse (GND)

• Les sondes Aquacheck (sondes grises) : bleu = données (DAT) ; brun = alimentation (PWR) ;

jaune et vert = masse (GND),

• Brancher la carte électronique secondaire à la carte mère grâce au module d'extension (montré plus haut) comme ci-dessous,

• Installer la sonde avec une tarière agronomique : percer le trou, mélanger le sol extrait avec de l'eau, remplir le trou avec cette boue et pousser la sonde en place dans le trou. Cela permet d'assurer un contact optimal entre la sonde et le sol,

• Une fois vos manipulations effectuées, n'oubliez pas de remettre en route la station en rebranchant la batterie et le panneau solaire,

Attention à ne pas inverser : batterie en haut sur BAT et panneau solaire en bas sur SOL !

• Vérifier si la station redémarre (clignotement diode jaune sur la carte mère et diode rouge sur la carte modem),

• Après 5 minutes, contacter le standard au 04 68 33 30 56 afin qu’on vous confirme la connexion de la station au serveur.

• Quand tout est bon, refermer le capot de la station.
