Installation du Pluviomètre sur le châssis de la station

Matériel nécessaire :

• Tournevis cruciforme moyen,
• Petit tournevis plat,
• Clef Allen 5mm,
• Clé à molette,
• Pince à bec (optionnel),

Opérations :

• Ouvrir le capot de la station, dévisser les vis (1),

• Arrêter la station en débranchant la batterie et le panneau solaire,

Attention à ne pas tirer sur les fils, mais bien saisir le connecteur en plastique, du bout des doigts, ou éventuellement avec une pince à bec.

• Attendre 30 secondes,

• Visser le pluviomètre sur la plaque d’extrémité du support (5),

• Dévisser un bouchon libre du boitier de la station sans perdre le joint (6),

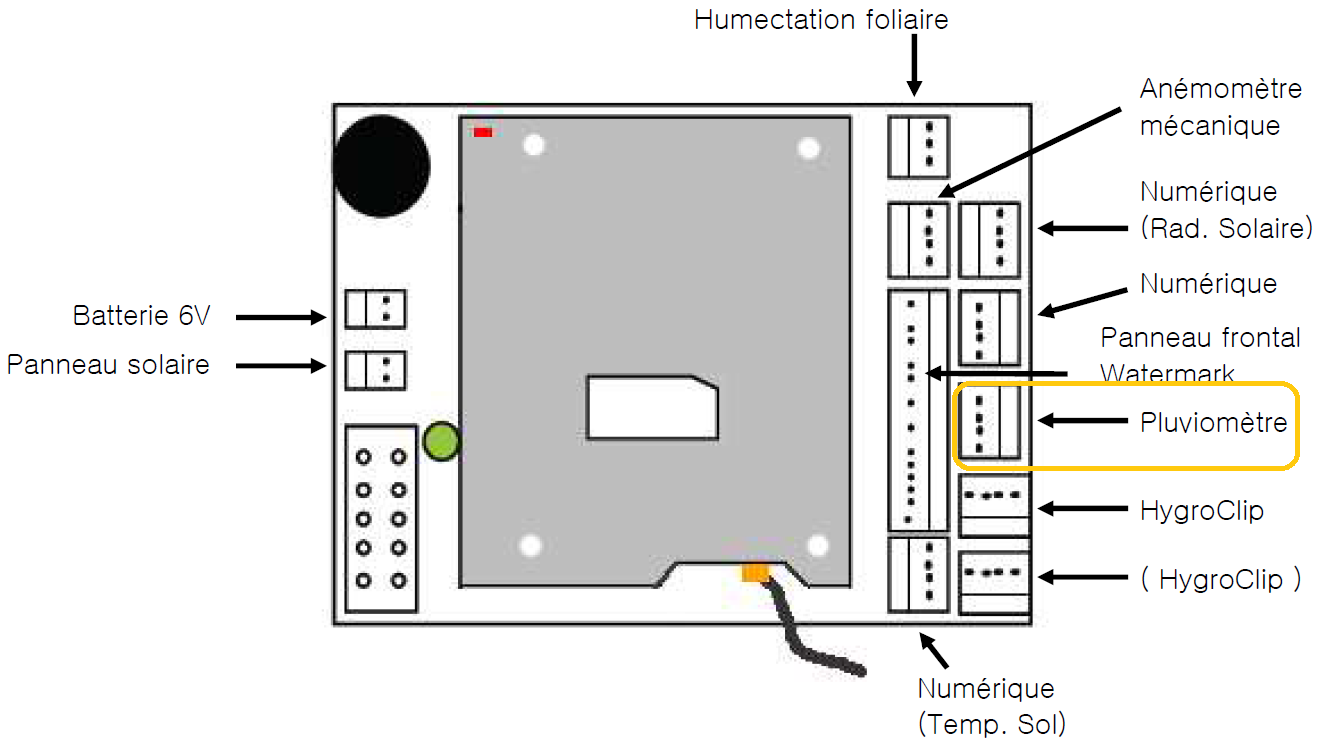

• Passer le câble du pluviomètre par le trou et brancher le capteur à l’emplacement indiqué (rectangle jaune),

N'oubliez pas de rajouter le joint en faisant passer le câble du capteur à l'intérieur.

Station Agro 1ère et 2ème génération

Station Agro 3ème génération

• Visser la partie basse du presse-étoupe puis la partie supérieure avec la clé à molette, sans vriller le câble du capteur,

• Vérifier que le câble est suffisamment inséré pour que le branchement soit étanche,

• Une fois vos manipulations faites n'oubliez pas de remettre en route la station en rebranchant la batterie et le panneau solaire,

Attention à ne pas inverser : batterie en haut et panneau solaire en bas !

• Vérifier si la station redémarre (clignotement diode jaune sur la carte mère et diode rouge sur la carte modem),

• Après 5 minutes, contacter le standard au 04 68 33 30 56 afin qu’on vous confirme la connexion de la station au serveur.

• Quand tout est bon, refermer le capot de la station.
