Installation d'un capteur d'Humectation Foliaire dans un rang en Arboriculture

Matériel nécessaire :

• Tournevis cruciforme moyen,
• Petit tournevis plat,
• Clé plate de 15mm,
• Pince à bec (optionnel),
• Tube de protection,
• Capteur d'Humectation Foliaire,
• Colsons,
• Une tranchée (faite avant l'installation) avec une gaine PER passant dedans,
• Ou un câble suspendu,

Opérations :

• Si la station est directement dans la parcelle placer directement le capteur comme indique plus bas,

• Si la station n'est pas dans la parcelle alors faire une tranchée pour y passer une gaine PER contenant les câbles des différents capteurs est fortement conseillée,

• Passer le câble du capteur d'Humectation Foliaire dans la gaine avant de fixer le capteur,

• Placer le capteur orienté OUEST et le Papier Buvard orienté vers le HAUT dans la canopée au niveau des feuilles,

• Attacher l'équerre du capteur d'Humectation Foliaire à un piquet ou sur une branche grâce à des colsons comme montré ci dessous,

• Enroulez le reste du câble du capteur au niveau de la station et le maintenir en place avec un colson,

• Le montage final devrait ressembler à cela :

Branchement électronique du câble du capteur d'Humectation Foliaire sur la station :

• Ouvrir le capot de la station avec le tournevis cruciforme,

• Arrêter la station en débranchant la batterie (BAT) et le panneau solaire (SOL),

Attention à ne pas tirer sur les fils, mais bien saisir le connecteur en plastique, du bout des doigts, ou éventuellement avec une pince à bec.

• Attendre 30 secondes,

• Dévisser un des bouchons du boitier de la station avec le tournevis plat,

• Conserver le joint en plastique,

• Utiliser le joint en plastique sur la vis de serrage du nouveau capteur,

• Visser le nouveau capteur à l'endroit laissé libre par le bouchon,

• Serrer modérément le presse-étoupe avec la clé plate de 15mm, cela devrait ressembler à cela :

• Brancher le capteur sur le port (rectangle jaune) correspondant à votre type de station  :

• Une fois le câble connecté : tendre au maximum et attacher le câble du capteur d'Humectation Foliaire au câble du palissage pour éviter de l'arracher lors du passage d'engins mécaniques,

• Enrouler le reste de longueur du câble du capteur au niveau de la station météo et le fixer avec un colsons comme montré sur le schéma plus haut,

• Une fois vos manipulations effectuées, n'oubliez pas de remettre en route la station en rebranchant la batterie et le panneau solaire,

Attention à ne pas inverser : batterie en haut sur BAT et panneau solaire en bas sur SOL !

• Vérifier si la station redémarre (clignotement diode jaune sur la carte mère et diode rouge sur la carte modem),

• Après 5 minutes, contacter le standard au 04 68 33 30 56 afin qu’on vous confirme la connexion de la station au serveur,

• Quand tout est bon, refermer le capot de la station.

Quelques exemples d'installation :

Exemples en viticulture mais pouvant aussi s'appliquer à l'arboriculture.

Utilisation de l'enclos de l'éolienne

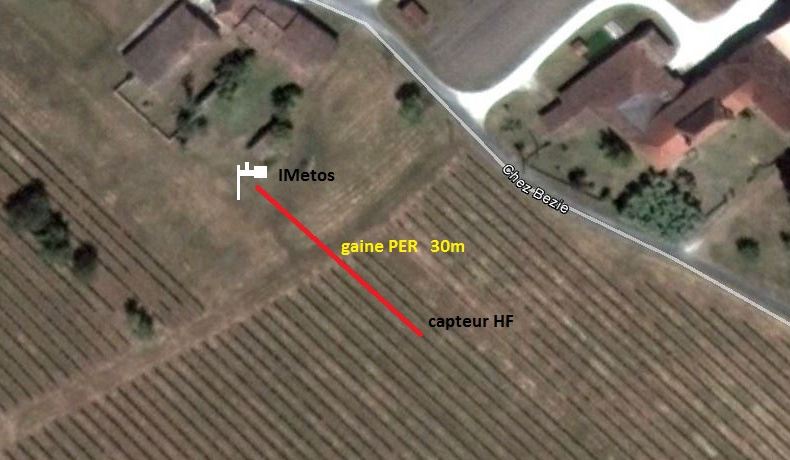

Utilisation d'une bande enherbée à proximité des habitations

Utilisation d'une pointe enherbée non plantée

Utilisation d'une pointe enherbée non plantée
